No.
2104-00

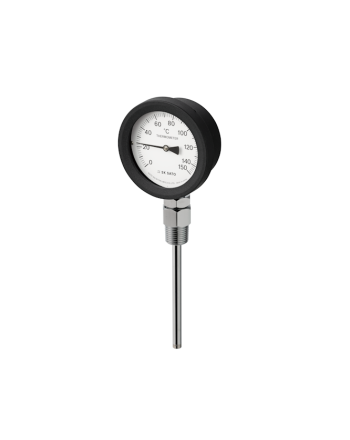

バイメタル式温度計 BM-S-75P
0~150℃ 50L
¥14,740
(税込)
在庫切れ
BM-S-75P は感温部をケース下部に配置した(下出し型)バイメタル式温度計です。ケースにポリアミド樹脂、感温部やネジを真鍮製にすることでコストダウンを実現しました。
在庫規格品は、温度範囲3種、感温部長3種類、合計9種類をご用意いたしました。0~200 ℃のタイプは注文製作品となります。
当製品は、温度範囲0~150℃、感温部長50mmです。
商品詳細
説明
■ ご注意
●ご発注の際は、ご使用になられる温度に対し余裕をもった目盛範囲をご指定ください。
例:100°Cをご使用の場合は、目盛範囲0~150°Cを指定
●次の場合は必ず保護管(オプション)をご使用ください。
1.50°C以上の液体を測定する場合(やけどや火災の危険性があります)
2.0.5MPa以上の圧力がかかる場合
3.腐食性の被測温物を測定する場合
(ただし材質SUS304が環境により耐腐食に適材と認められない場合があります)
●以下については、弊社までお問い合わせください。
・振動のある場所での設置
・在庫規格品以外の仕様(注文製作品)
■ 図面 BM-S-75P(在庫規格品)
※詳細図面は、こちら よりダウンロードいただけます。
仕様
製品番号 | 2104-00 | |
製品名 |
バイメタル式温度計 BM-S-75P 0~150°C 50L |
|
目盛 | 目盛範囲 | 0~150°C |
目盛刻度 | 2/1(1目盛2°C) | |
精度 | ±1目盛 | |
寸法 | ケース外径 | φ87mm(ダイヤル径φ75mm) |
感温部 | φ8×50mm | |
取付ネジ | R1/2 | |
材質 | ケース | プラスチック(ポリアミド樹脂:PA) |
透明版 | ガラス | |
感温部 取付ネジ |
BS(真鍮メッキ) | |
ネジ部耐圧 | 0.5MPa | |
使用可能な保護管 (別売り) |
No.3300-00 バイメタル式温度計用保護管 R1/2 φ10×50mm SUS304 |
