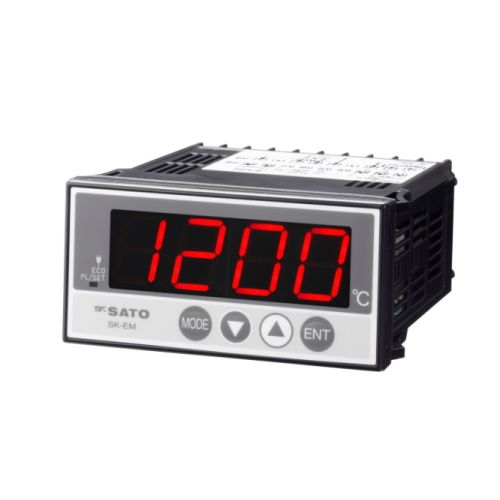

デジタルパネルメーター

特長

■　明るく見やすい大型ＬＥＤ表示。

■　熱電対、測温抵抗体、電圧のマルチ入力が可能です。

■　コンパクトな48×96mmのDIN規格サイズ。

■　スクリーンセーバー機能を搭載。設定した時間を超えてキー操作がないと、ＬＥＤを消灯します。（機能OFFも可能）

■　温湿度変換器（SK-RHCシリーズ）との接続に最適です。

説明

■　測定範囲とコード表

入力種類			コード	測定範囲（°C）	備考
マルチ入力 （注1）	熱電対	B	01	0～1800	注2
		R	02	0～1700
		S	03	0～1700
		K	04	－199.9～800.0
			05	0～1200
		E	06	0～700
		J	07	0～600
		T	08	－199.9～300.0	注3
		N	09	0～1300
		U	10	－199.9～300.0	注3
		L	11	0～600
		C（WRe5-26）	12	0～2300
	測温抵抗体	Pt	31	－199.9～600.0	注4
			32	－100.0～100.0
		JPt	33	－199.9～500.0	注4
			34	－100.0～100.0
	電圧	0～10mV	71	0.0～100.0　スケーリング可能 スケーリング範囲：－1999～9999digit スパン：10～10000digit
		0～5V	81
		1～5V	82
		0～10V	83

注1　マルチ入力の場合、工場出荷時はK（コード05、0～1200°C）に設定されています。
注2　B熱電対の400°C以下は、精度保証外です。
注3　T、U熱電対－100°C超0°C以下の範囲では精度±（0.5%FS＋1digit）、－100°C以下は精度±（1%FS＋1digit）です。
注4　Pt（コード31）または、JPt（コード33）では、－240.0°C以下ではスケールオーバします。

仕様

製品番号		8152-60
製品名		デジタルパネルメーター
型式		SK-EM-20
入力		マルチ入力（説明の表を参照）
表示方式		11セグメント　赤色LED　4桁
分解能		測定範囲により異なります。（説明の表を参照）
表示精度		測定範囲内で±（0.3%FS＋1digit） 熱電対入力の基準接点温度補償精度は含まず 熱電対Bの400°C以下は精度保証外 熱電対T、Uの指示値が －100°C超0°C以下の範囲では、精度±（0.5%FS＋1digit）、－100°C以下の場合は±（1%FS＋1digit）
使用環境		温度－10～50°C　湿度90%rh以下（結露なきこと） 標高2000m以下 過電圧カテゴリⅡ、汚染度2（IEC60664）
電源		100～240V　AC　±10%（50/60Hz）
消費電流		11VA　（100～240V　AC）
適合規格	安全	IEC61010-1 および EN61010-1 IEC61010-2-030 および EN61010-2-030
	EMC	EN61326-1
防塵防滴構造		IP66相当（ただし、パネル取り付け厚：1.2～3.2mm）　前面パネル部のみ適用
絶縁抵抗		入出力端子と電源端子間　　500V　DC　20MΩ以上 入出力端子と接地端子間　　500V　DC　20MΩ以上
取付方法		パネル埋込式（ワンタッチ取付）
寸法		(W)96×(H)48×(D)111mm（パネル奥行き100mm）
質量		約250g
取付穴寸法		(W)92×(H)45mm
オプション		No.8152-90　シャント抵抗（250Ω）

※センサは別売りです。
